首頁 - 產品展廳 - 產品介紹

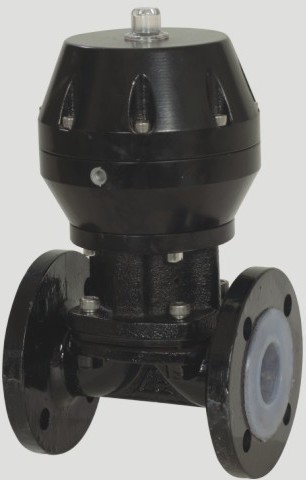

	產品名稱：	EG6B41J英標氣動隔膜閥
	產品型號：	EG6B41J


	咨詢電話：021-51619723 崔先生

相關產品

EG6B41J英標氣動隔膜閥

英標氣動隔膜閥

EG41J英標隔膜閥

產品詳情

一、EG6K41J英標氣動隔膜閥概述：

隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流�？蓮V泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。

氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉

二、主要零部件材質

零件名稱

閥體

閥瓣、閥蓋、薄膜壓頭

汽缸、汽缸蓋

螺桿、閥桿、壓簧桿

隔膜、薄膜

材料

HT200襯氟塑料、襯橡膠

HT200

HT200 ZL102

35

氯丁橡膠、氟塑料

三、主要技術參數

公稱壓力
（MPa）

試驗壓力Ps（MPa）

適用介質

工作溫度
（℃）

殼體試驗

密封試驗

0.6

0.9

0.66

W、非腐蝕性流體

≤100

1.0

1.5

1.1

J、一般腐蝕性流體

≤85

Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外）

≤150

四、外形尺寸、連接尺寸及重量

英標常閉式襯膠氣動隔膜閥

型號

公稱通徑
DN（mm）

尺寸

氣動裝置

重量
（kg）

L

f

D₁

D

D_o

n-d

H

B

代號ES

耗氣量（cm²）

氣源壓力
（MPa）

氣源接頭
（in）

J

W

英標常閉式
EG6B41W/J/Fs
EG6B41W/J/Fs
EG6B41W/J/Fs

20

121

117

2

75

105

120

4-13.5

343

168

61

163.87

0.3

1/8

6.3

25

131

127

2

85

115

120

4-13.5

345

168

61

196.65

0.3~0.4

1/8

7.3

32

150

146

2

100

140

120

4-17.5

363

168

61

229.4

0.3~0.4

1/8

8.3

40

163

159

2

110

150

165

4-17.5

430

260

62

1425.7

0.3~0.4

1/4

14.5

50

194

190

2

125

165

165

4-17.5

575

318

63

2284.1

0.3~0.4

1/4

26

65

220

216

2

145

185

165

4-17.5

588

318

63

3048

0.3~0.4

1/4

30.8

80

258

254

2

160

200

165

8-17.5

769

318

63

3244.7

0.4~0.5

1/4

64.9

100

309

305

2

180

220

280

8-17.5

816

425

64

6964.5

0.4~0.5

1/4

70.3

125

362

356

3

210

250

280

8-17.5

820

425

64

7439.7

0.4~0.5

3/8

80.7

150

412

406

3

240

285

310

8-22

920

549

65

14912

0.5

3/8

184.5

200

529

521

4

295

340

483

8-22

1010

749

66

49161

0.6

1/2

202

英標常開式襯膠氣動隔膜閥

型號

公稱通徑
DN（mm）

尺寸

氣動裝置

重量
（kg）

L

f

D₁

D

D_o

n-d

H

B

代號ES

耗氣量
（cm²）

氣源壓力
（MPa）

氣源接頭
（in）

J

W

英標常開式
EG6K41W/J/Fs
EG6K41W/J/Fs
EG6K41W/J/Fs

20

121

117

2

75

105

120

4-13.5

394

168

61

163.87

0.3

1/8

7.2

25

131

127

2

85

115

120

4-13.5

394

168

61

196.65

0.3~0.4

1/8

8.9

32

150

146

2

100

140

120

4-17.5

400

168

61

229.4

0.3~0.4

1/8

10.6

40

163

159

2

110

150

165

4-17.5

485

260

62

1425.7

0.3~0.4

1/4

19.5

50

194

190

2

125

165

165

4-17.5

635

318

63

2284.1

0.3~0.4

1/4

34.9

65

220

216

2

145

185

165

4-17.5

650

318

63

3048

0.3~0.4

1/4

39.9

80

258

254

2

160

200

165

8-17.5

660

318

63

3244.7

0.4~0.5

1/4

51.9

100

309

305

2

180

220

280

8-17.5

816

425

64

6964.5

0.4~0.5

1/4

51.9

125

362

356

3

210

250

280

8-17.5

825

425

64

7439.7

0.4~0.5

3/8

93.2

150

412

406

3

240

285

310

8-22

1013

549

65

14912

0.5

3/8

184.5

200

529

521

4

295

340

483

8-22

1300

749

66

49161

0.6

1/2

407.4
